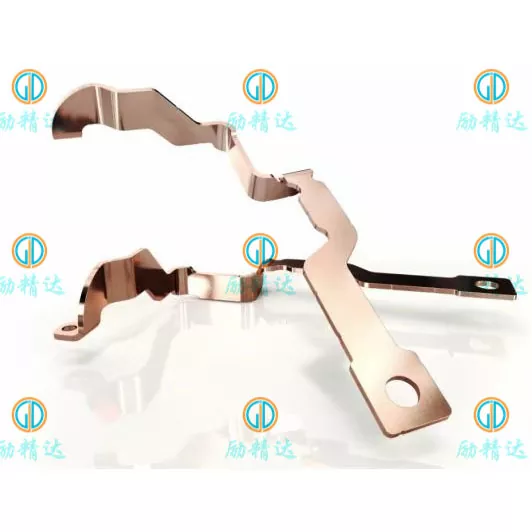

UnBarra colectora de cobre para batería EVEs una interconexión eléctrica crítica que influye en la distribución de corriente, el aumento de temperatura, la eficiencia del embalaje y la confiabilidad del paquete de baterías a largo plazo. Esta guía explica cómo seleccionar materiales de cobre, determinar las dimensiones de los conductores, evaluar barras colectoras rígidas y flexibles, gestionar la resistencia de las conexiones, especificar el revestimiento y el aislamiento y evitar problemas comunes de fabricación. También proporciona una lista de verificación de abastecimiento práctica para ayudar a los ingenieros y equipos de adquisiciones a desarrollar barras colectoras personalizadas que cumplan con sus requisitos eléctricos, mecánicos y de producción.
1. ¿Qué es una barra colectora de cobre para batería de vehículo eléctrico?
UnBarra colectora de cobre para batería EVes un componente metálico conductor diseñado para transferir energía eléctrica entre celdas de batería, módulos, contactores, fusibles, sensores de corriente y otros componentes dentro del sistema de alto voltaje de un vehículo eléctrico. Dependiendo de la arquitectura de la batería, las barras colectoras pueden ser tiras planas, placas formadas, conductores flexibles laminados o conjuntos con formas especiales fabricados según requisitos dimensionales precisos.
A diferencia del cableado convencional, una barra colectora puede proporcionar una ruta de corriente compacta y repetible con superficies de contacto y posiciones de montaje definidas. Esto lo hace particularmente útil en paquetes de baterías donde el espacio disponible es limitado y las conexiones eléctricas deben permanecer estables ante vibraciones y cambios de temperatura.
Un sistema de batería de vehículo eléctrico típico puede contener varios niveles de barras colectoras:
- Interconexiones celulares:Conecte celdas individuales o grupos de celdas dentro de un módulo.
- Conexiones del módulo:Transfiera corriente entre módulos de batería y admita la configuración en serie o en paralelo requerida.
- Barras colectoras a nivel de paquete:Conecte módulos a componentes de distribución de alto voltaje, incluidos contactores, fusibles y terminales de salida.
- Conexiones de la electrónica de potencia:Vincule sistemas de baterías con inversores, conjuntos de distribución de CC u otros equipos de alta corriente.
El diseño específico depende del formato de la celda, el voltaje del sistema, el perfil de corriente, el método de conexión, el espacio de instalación disponible y los requisitos de seguridad. Por lo tanto, una barra colectora exitosa es más que una pieza de cobre: es un componente de ingeniería que debe funcionar como parte del conjunto eléctrico y mecánico completo.
2. ¿Por qué es importante el cobre en los sistemas de baterías de vehículos eléctricos?
El cobre se usa ampliamente para interconexiones de baterías de alta corriente porque combina una alta conductividad eléctrica con buena conductividad térmica, conformabilidad y compatibilidad con muchos procesos establecidos de fabricación y acabado de superficies.
Estas características ayudan a los ingenieros a desarrollar rutas de corriente compactas mientras controlan las pérdidas eléctricas y admiten conexiones confiables. Sin embargo, el cobre por sí solo no garantiza un buen rendimiento. También se deben considerar dimensiones, juntas, condiciones de refrigeración, aislamiento y calidad de fabricación.
Menor resistencia eléctrica
La resistencia eléctrica produce calor cuando la corriente pasa a través de un conductor. Una barra colectora de cobre correctamente dimensionada puede limitar las pérdidas resistivas y la caída de voltaje, lo que ayuda a preservar la eficiencia de la transferencia de energía. El beneficio es particularmente relevante en sistemas de baterías de alta corriente, donde incluso un pequeño aumento de resistencia puede generar una cantidad significativa de calor.
Embalaje eléctrico compacto
Los paquetes de baterías deben acomodar celdas, componentes de refrigeración, soportes estructurales, sensores, dispositivos de protección y aislamiento dentro de un recinto limitado. La alta conductividad del cobre permite a los diseñadores evaluar secciones transversales de conductores relativamente compactas y al mismo tiempo cumplir con los límites eléctricos y térmicos requeridos.
Fabricación adaptable
Las láminas, tiras y barras de cobre se pueden cortar, estampar, perforar, doblar, mecanizar y revestir según el diseño del componente. Dependiendo de la aplicación y la capacidad de fabricación, estos procesos pueden producir patrones de orificios personalizados, terminales formados, características de montaje y formas tridimensionales complejas.
Consistencia de ensamblaje potencialmente mejorada
Una barra colectora personalizada bien diseñada proporciona ubicaciones de conexión y geometría de montaje repetibles. Esto puede simplificar el ensamblaje automatizado o semiautomático, reducir los ajustes de instalación y ayudar a mejorar la consistencia de la producción.
3. ¿Qué estructura de barra colectora se adapta a su aplicación?
Elegir la estructura adecuada es una decisión temprana importante porque afecta el espacio de instalación, la flexibilidad, la tolerancia a las vibraciones, los métodos de fabricación y el costo general del proyecto. Las opciones más comunes incluyen barras colectoras de cobre rígidas, barras colectoras flexibles laminadas y conexiones de cobre trenzado.
| Tipo de barra colectora | Aplicación típica | Principales ventajas | Consideraciones clave |
|---|---|---|---|
| Barra colectora de cobre rígido | Conexiones de módulos fijos y distribución de alta tensión. | Geometría estable, enrutamiento compacto, montaje repetible | Movimiento limitado; La precisión del plegado y las tolerancias de instalación son importantes. |
| Barra colectora flexible laminada | Módulos de batería compactos y conexiones afectadas por el movimiento térmico. | Zonas de conexión flexibles y embalaje de perfil bajo | La construcción de capas, la unión de terminales y el diseño de zonas de curvatura requieren control |
| Conector de cobre trenzado | Conexiones que requieren mayor movimiento o acomodación de vibraciones. | Alta flexibilidad y enrutamiento adaptable | Unión de terminales, protección de conductores expuestos y espacio de montaje |
| Barra colectora formada a medida | Espacios restringidos y diseños de componentes complejos | Geometría adaptada a los puntos de montaje y conexión. | Herramientas, recuperación elástica, tolerancias dimensionales y acceso de inspección |
¿Cuándo es apropiada una barra colectora rígida?
Un diseño rígido es adecuado cuando los terminales permanecen en posiciones fijas y la estructura de montaje proporciona un soporte adecuado. Puede resultar particularmente práctico para distribución de energía a nivel de paquete, conexiones de fusibles y conjuntos eléctricos compactos donde es importante una geometría consistente.
¿Cuándo debería considerar una barra colectora flexible?
Puede ser preferible un diseño flexible cuando la conexión debe adaptarse a la expansión térmica, las tolerancias de fabricación o el movimiento relativo entre componentes. Las barras colectoras de cobre laminado pueden combinar una capacidad de alta corriente con una región flexible controlada, aunque las áreas terminales y las transiciones de aislamiento aún requieren una ingeniería cuidadosa.
Antes de seleccionar cualquiera de las estructuras, evalúe el envolvente completo de la instalación, los requisitos de movimiento, la secuencia de ensamblaje, el acceso al servicio y la carga eléctrica. Un diseño que se ajuste a un modelo CAD aún puede resultar difícil de instalar si no se han considerado el acceso a las herramientas, el espacio libre para los sujetadores o las tolerancias de producción.
4. ¿Cómo se deben seleccionar los materiales de cobre?
La selección de materiales afecta la conductividad, el comportamiento de formación, la compatibilidad de las uniones, el tratamiento de la superficie y el costo. El grado apropiado depende del proceso de fabricación y del entorno operativo más que de la pureza del cobre únicamente.
| Opción de material | Características generales | Aplicación potencial | Consideraciones de selección |
|---|---|---|---|
| C11000/ETP cobre | Alta conductividad eléctrica y buena conformabilidad de uso general. | Numerosas barras colectoras rígidas y conexiones eléctricas atornilladas. | Confirmar grado, temperamento, requisitos de conformado y proceso de unión. |
| C10200 / cobre libre de oxígeno | Alta conductividad con bajo contenido de oxígeno. | Aplicaciones con pureza de material específica o requisitos de unión | Evaluar el proceso real de soldadura, soldadura fuerte y térmico. |
| cobre T2 | Designación común de cobre en las cadenas de suministro relevantes | Tiras, placas y barras colectoras fabricadas de cobre personalizadas | Confirmar el estándar de material aplicable y los requisitos de grado equivalentes. |
| Aleación de cobre | Las propiedades varían según la aleación; algunos grados ofrecen mayor resistencia | Contactos especializados o aplicaciones con demandas mecánicas adicionales | La conductividad puede ser menor que la del cobre de alta conductividad. |
Considere los requisitos de temperamento y formación.
El temple del material afecta la resistencia, la ductilidad, la flexibilidad y la recuperación elástica. Una curva cerrada en cobre grueso puede causar grietas o distorsiones en la superficie si la condición del material y el radio de curvatura no son adecuados. Cuando un diseño contiene varias curvas o orificios ubicados muy cerca, una revisión de fabricación puede identificar riesgos antes de que comience la producción en masa o las herramientas.
Haga coincidir el material con el método de unión.
Las estructuras atornilladas, soldadas y laminadas imponen requisitos diferentes. Por ejemplo, un grado de cobre que funciona bien para una conexión atornillada convencional puede no ser la mejor opción para un proceso de soldadura especializado. El proveedor y el ingeniero de diseño deben confirmar la compatibilidad del material con el método de unión previsto y validar la unión terminada cuando sea necesario.
Para abastecimiento internacional, especifique el estándar, el grado, el temperamento, el espesor y las sustituciones permitidas del material requerido. Una nota general como “cobre de alta calidad” es insuficiente cuando se debe verificar el rendimiento eléctrico y la producción repetible.
5. ¿Cómo afectan la corriente, la resistencia y el calor al diseño?
La capacidad actual es uno de los factores más importantes en el diseño de barras colectoras de baterías para vehículos eléctricos. Sin embargo, no existe una clasificación de corriente universal que se aplique a cada tira de cobre de un ancho y espesor particular. El rendimiento real depende de la geometría del conductor, la temperatura ambiente, las condiciones del recinto, la refrigeración, la resistencia de la conexión y la duración de la carga eléctrica.
Comprender las relaciones eléctricas básicas.
Para un sistema de CC, la corriente se puede estimar a partir de la potencia y el voltaje:
Resistencia de los conductores:R = ρL/A
Pérdida de potencia resistiva: Ppérdida= I²R
En estas relaciones, I es corriente, P es potencia eléctrica, V es voltaje, R es resistencia, ρ es resistividad del material, L es longitud del conductor y A es área de la sección transversal. Las ecuaciones proporcionan un punto de partida para los cálculos de diseño, no un sustituto del análisis o las pruebas térmicas.
El término corriente al cuadrado es especialmente importante. Si la corriente se duplica mientras la resistencia permanece sin cambios, la pérdida de potencia resistiva aumenta en un factor de cuatro. Esto hace que las consideraciones sobre el perfil actual, el ciclo de trabajo y la calidad de la conexión sean críticas.
Evalúe la corriente continua y máxima por separado
Los sistemas de baterías de vehículos eléctricos pueden experimentar descargas continuas, picos de aceleración cortos, frenado regenerativo y cargas de carga. Estas condiciones de funcionamiento pueden crear diferentes demandas térmicas. Un diseño que tolera un pico breve puede no ser adecuado para la misma corriente aplicada continuamente.
Los ingenieros deben definir lo siguiente antes de finalizar las dimensiones del conductor:
- Tensión nominal del sistema y tensión máxima de funcionamiento.
- Corriente continua, corriente máxima y duración máxima.
- Temperatura ambiente cerca de la barra colectora y rango de temperatura de funcionamiento esperado.
- Aumento de temperatura permitido tanto en el conductor como en los puntos de conexión.
- Longitud del conductor, sección transversal disponible y orientación de instalación.
- Condiciones de refrigeración, fuentes de calor vecinas y ventilación del recinto.
- Caída de tensión máxima permitida y requisitos de protección relevantes.
No pases por alto el recorrido termal completo
El calor puede salir de una barra colectora a través de convección, radiación, hardware de montaje, terminales conectados o estructuras cercanas. El aislamiento y una carcasa sellada pueden cambiar la disipación de calor. Como resultado, dos barras colectoras con dimensiones de cobre idénticas pueden alcanzar diferentes temperaturas en diferentes conjuntos.
Un sólido proceso de desarrollo combina cálculo, revisión de ingeniería y pruebas en condiciones representativas. Para aplicaciones críticas para la seguridad, la validación del aumento de temperatura debe reflejar los materiales previstos, el tratamiento de la superficie, el método de fijación y el entorno de instalación.
6. ¿Cómo se pueden prevenir fallos de conexión?
Un conductor de cobre de alta calidad aún puede no ofrecer un rendimiento confiable si sus conexiones están mal diseñadas. Con corriente alta, una resistencia de contacto excesiva puede generar calor localizado, acelerar la degradación de la superficie, dañar el aislamiento cercano o contribuir al aflojamiento de las juntas.
Diseñe las superficies de contacto con cuidado
Las uniones atornilladas requieren un área de contacto adecuada, planitud de la superficie, selección de sujetadores y fuerza de sujeción controlada. La posición de los orificios, las rebabas, la deformación, la contaminación y los acabados superficiales incompatibles pueden afectar la interfaz final. La especificación del conjunto debe definir el par de apriete del perno o el procedimiento de fijación correspondiente en lugar de dejarlo al criterio individual del operador.
Controlar conexiones soldadas y laminadas.
Las barras colectoras laminadas flexibles suelen utilizar zonas terminales unidas o soldadas para conectar múltiples capas de cobre. La unión debe proporcionar continuidad eléctrica e integridad mecánica adecuadas sin dañar la sección flexible. Se deben establecer los parámetros de soldadura, la geometría de los terminales, el aporte de calor y los métodos de inspección para la pila de material real.
Plan de vibración y ciclo térmico.
Los vehículos eléctricos funcionan bajo repetidas vibraciones y cambios de temperatura. Las diferencias en la expansión térmica entre los componentes conectados pueden generar tensión en las barras colectoras y los sujetadores. Las secciones flexibles, los soportes adecuados, los espacios libres apropiados y los métodos de unión calificados pueden ayudar a adaptarse a estas condiciones.
| Problema potencial | Posible consecuencia | Medida Preventiva |
|---|---|---|
| Resistencia de contacto excesiva | Calentamiento localizado y mayor pérdida de energía. | Revisar la geometría de contacto, el acabado de la superficie y los controles de fijación. |
| Posición incorrecta del agujero | Dificultad de montaje o presión de contacto desigual | Establezca tolerancias funcionales e inspeccione dimensiones críticas |
| Grietas en una curva | Integridad mecánica o continuidad eléctrica reducidas. | Validar el temple del material y el radio de curvatura |
| Mala calidad de soldadura | Resistencia inestable o separación mecánica. | Calificar el proceso de unión y definir criterios de inspección. |
| Aflojamiento del sujetador | Cambio de resistencia de contacto durante el servicio. | Utilice un diseño de fijación y un procedimiento de montaje adecuados. |
7. ¿Cómo mejoran la seguridad el revestimiento y el aislamiento?
El tratamiento de superficies y el aislamiento son decisiones de diseño funcionales, no meras opciones de acabado cosmético. Pueden afectar el comportamiento de los contactos, la resistencia a la corrosión, el aislamiento eléctrico, la consistencia del ensamblaje y la seguridad del servicio.
Elija el revestimiento para el entorno de contacto
Se pueden utilizar revestimientos de estaño, níquel y plata en diferentes aplicaciones de barras colectoras. El estaño se considera comúnmente para muchas interfaces de contactos eléctricos debido a su costo y características prácticas de contacto. El níquel puede ser apropiado para ciertos requisitos ambientales o de temperatura, mientras que la plata puede considerarse cuando sus propiedades de contacto eléctrico justifiquen el costo adicional.
La selección final debe considerar el terminal de acoplamiento, la temperatura de funcionamiento, la humedad, la contaminación, la exposición a la corrosión, la presión de contacto y los requisitos aplicables del producto. Se deben especificar el espesor del revestimiento, la cobertura, el enmascaramiento y los criterios de inspección cuando afecten la funcionalidad.
Especificar el aislamiento según el voltaje del sistema.
Dependiendo del diseño, las barras colectoras pueden utilizar tubos termorretráctiles, fundas de polímero, cubiertas moldeadas, revestimientos epóxicos u otros sistemas de aislamiento diseñados. Cada solución tiene diferentes requisitos de resistencia a la temperatura, rendimiento dieléctrico, protección mecánica y capacidad de fabricación.
Los conjuntos de alto voltaje también requieren distancias de fuga y de separación apropiadas. Estas distancias dependen del marco de seguridad aplicable, el voltaje de trabajo, la disposición del aislamiento, las condiciones ambientales y la construcción del producto. Deben ser establecidos por el ingeniero de diseño responsable en lugar de seleccionarse de un diagrama de barras genérico.
El aislamiento también debe ser compatible con codos, ventanas de contacto, zonas de sujeción y herramientas de montaje. Las áreas de metal expuesto mal definidas pueden provocar un recorte manual inconsistente, daños accidentales o una protección eléctrica reducida.
8. ¿Qué procesos de fabricación garantizan una calidad constante?
La calidad de fabricación depende de qué tan bien funcionan juntos el material, las herramientas, la secuencia de conformado, el acabado de la superficie y el plan de inspección. El proceso más apropiado depende de la geometría del componente, el espesor del material, los requisitos de tolerancia, la cantidad del prototipo y el volumen de producción esperado.
Paso 1: revisión del diseño y la capacidad de fabricación
Antes de la producción, el fabricante debe revisar el dibujo, las especificaciones del material, la ubicación de los orificios, la geometría de curvatura, las áreas de contacto, las zonas de revestimiento y los requisitos de aislamiento. Esta revisión ayuda a identificar características que pueden aumentar los costos o crear riesgos de calidad.
Paso 2: preparación y corte del material.
La lámina, tira o barra de cobre se prepara de acuerdo con las especificaciones de material aprobadas. Se pueden seleccionar corte por láser, punzonado, estampado, mecanizado CNC u otros métodos adecuados en función de la geometría requerida y la economía de producción.
Paso 3: Conformado y control dimensional
Las operaciones de doblado y conformado establecen la geometría final. La recuperación elástica del material, el radio de curvatura, la precisión de las herramientas y las relaciones entre orificio y curvatura pueden afectar el ajuste del ensamblaje. Las dimensiones críticas deben identificarse antes de finalizar el plan de inspección.
Paso 4: Unión y acabado de superficies.
Dependiendo del diseño, el componente puede requerir soldadura, unión de terminales, desbarbado, enchapado, limpieza o aislamiento. Cada operación debe ser compatible con el grado de cobre seleccionado y el entorno operativo previsto.
Paso 5: Inspección y validación
Un plan de calidad adecuado puede incluir los siguientes controles:
- Certificados de materiales y verificación de materiales entrantes.
- Inspección dimensional de espesor, ancho, ubicación de orificios, ángulos de curvatura y planitud.
- Inspección visual en busca de grietas, rebabas, rayones y defectos superficiales.
- Verificaciones de espesor y cobertura del revestimiento cuando se especifique.
- Comprobaciones de resistencia eléctrica o continuidad.
- Pruebas de resistencia de juntas, aumento de temperatura, aislamiento o ambientales cuando el proyecto lo requiera.
No todos los componentes requieren todas las pruebas. El plan de inspección debe basarse en la función de la pieza, los requisitos del cliente, las normas aplicables y la evaluación de riesgos. Cuando se requieran controles de producción automotriz o documentos de calificación formales, estas expectativas deben acordarse antes de la producción en masa.
9. ¿Cómo pueden los compradores reducir los riesgos de abastecimiento?
Para los equipos de adquisiciones, el principal desafío es obtener un componente que cumpla con los requisitos de ingeniería a un costo total competitivo. Una cotización basada únicamente en el peso del cobre o las dimensiones externas puede omitir requisitos esenciales de fabricación y validación.
Preparar una solicitud de cotización completa
Una solicitud de cotización clara ayuda al fabricante a evaluar el diseño, identificar los riesgos de producción y cotizar el proceso adecuado. Siempre que sea posible, proporcione un dibujo de ingeniería en 2D y un archivo CAD en 3D junto con la siguiente información.
| Requisito de solicitud de cotización | Información para proporcionar | Por qué es importante |
|---|---|---|
| Solicitud | Paquete de batería, módulo, unidad de distribución de energía o equipo relacionado del vehículo eléctrico | Define las condiciones de operación y los requisitos funcionales. |
| Carga eléctrica | Voltaje, corriente continua, corriente máxima, ciclo de trabajo | Soporta evaluación eléctrica y térmica. |
| Material | Grado, temple, espesor y cualquier equivalente aprobado del cobre. | Influye en el rendimiento, la formabilidad y el coste del material. |
| Dimensiones | Dibujo 2D, modelo 3D, tolerancias, agujeros, dobleces e interfaces de montaje | Permite una revisión de la capacidad de fabricación y una cotización precisa. |
| Tratamiento superficial | Tipo de revestimiento, espesor, cobertura y áreas de enmascaramiento. | Determina el costo de acabado y los requisitos de contacto. |
| Aislamiento | Material, cobertura, espesor, color y requisitos eléctricos. | Apoya la planificación de la seguridad y la producción. |
| Cantidad | Cantidad de prototipo, pedido piloto y demanda anual prevista. | Ayuda a determinar las herramientas y los métodos de producción. |
| Documentos de calidad | Informes de inspección, certificados de materiales, requisitos de prueba y trazabilidad. | Alinea los criterios de aceptación con las necesidades del proyecto. |
Evaluar el costo total, no solo el precio unitario
El precio de compra es sólo una parte del coste total. Las herramientas, la utilización de materiales, el procesamiento secundario, el enchapado, el aislamiento, la inspección, el empaque, el tiempo de entrega y los cambios de ingeniería pueden afectar la economía del proyecto.
Un proveedor que ofrezca un precio inicial más bajo puede no ser la opción más económica si la pieza requiere ajustes repetidos o produce resultados de ensamblaje inconsistentes. Por el contrario, tolerancias estrictas innecesarias, cobertura excesiva del revestimiento o geometría demasiado compleja pueden aumentar el costo sin proporcionar un beneficio funcional significativo.
Revisar las capacidades del proveedor antes de la producción.
Pregunte a los posibles fabricantes cómo controlan la consistencia del material, las dimensiones críticas, las rebabas, las curvaturas, el enchapado y la trazabilidad de las piezas terminadas. Solicite muestras o registros de inspección cuando corresponda y acuerde los criterios de aceptación antes de comprometerse con un pedido grande.
Para compradores que desarrollan componentes metálicos personalizados,Productos de hardware Co., Ltd. de Xiamen Lijingda.se puede incluir en el proceso de evaluación de proveedores para requisitos relevantes de hardware y productos metálicos de precisión. Antes de realizar un pedido de una barra colectora de cobre para batería de vehículos eléctricos, confirme las capacidades específicas de fabricación de barras colectoras de la empresa, las opciones de materiales, los procesos de unión y acabado disponibles, la documentación de calidad y la experiencia con la aplicación prevista.
El proceso de abastecimiento más eficaz reúne a los equipos de ingeniería y compras desde el principio. Cuando los requisitos eléctricos, los planos, el método de producción y los criterios de aceptación están alineados antes de la cotización, ambas partes pueden reducir las revisiones evitables y mejorar la transición del prototipo a la producción.
10. Preguntas frecuentes
1. ¿Cuál es el objetivo principal de una barra colectora de cobre para batería de vehículo eléctrico?
Su objetivo principal es transferir corriente eléctrica entre celdas de batería, módulos y componentes de alto voltaje. Una barra colectora diseñada adecuadamente admite pérdidas eléctricas bajas, aumento de temperatura controlado, empaque compacto y conexiones eléctricas confiables.
2. ¿Por qué se suele utilizar cobre en lugar de aluminio?
El cobre ofrece una mayor conductividad eléctrica con la misma área de sección transversal, junto con una buena conductividad térmica y opciones de fabricación establecidas. El aluminio puede proporcionar ventajas en peso y costo de material, pero generalmente requiere una sección transversal más grande para una resistencia eléctrica comparable y una atención cuidadosa a las capas de óxido y las conexiones de metales diferentes. El mejor material depende de los requisitos del sistema.
3. ¿Cómo puedo determinar el espesor correcto de la barra colectora de cobre?
El espesor no se puede seleccionar únicamente a partir de la corriente. Los ingenieros deben evaluar el perfil actual, el ancho y largo del conductor, las condiciones de enfriamiento, la temperatura del gabinete, la resistencia de contacto, el aumento de temperatura permitido y el espacio de instalación disponible. Los cálculos deben ir seguidos de una validación adecuada a la aplicación.
4. ¿Las barras colectoras de cobre rígidas son adecuadas para entornos de alta vibración?
Las barras colectoras rígidas se pueden utilizar en sistemas de vehículos cuando el montaje, el soporte, el espacio libre y el diseño de las juntas tienen en cuenta las cargas mecánicas esperadas. Cuando el movimiento relativo o la expansión térmica son significativos, una barra colectora flexible laminada o una conexión trenzada pueden ser más apropiadas.
5. ¿Qué revestimiento es mejor para una barra colectora de cobre para una batería de vehículo eléctrico?
No existe una mejor opción universal. El estaño, el níquel, la plata o una superficie sin revestir pueden ser apropiados según el material de acoplamiento, la temperatura de funcionamiento, la exposición a la corrosión, los requisitos de contacto y el costo objetivo. La especificación debe identificar el acabado seleccionado y cualquier espesor o cobertura requerida.
6. ¿Qué causa el sobrecalentamiento de una barra colectora de cobre?
Las causas más comunes son una sección transversal de conductor insuficiente, corriente excesiva, disipación de calor inadecuada, resistencia de contacto elevada, fijación deficiente, soldaduras defectuosas o condiciones de funcionamiento inadecuadas. Medir las temperaturas tanto en el cuerpo del conductor como en los puntos de conexión puede ayudar a identificar la fuente.
7. ¿Qué archivos debo enviar a un fabricante de barras colectoras para solicitar una cotización?
Lo ideal es proporcionar un dibujo 2D acotado, un modelo CAD 3D STEP o equivalente, requisitos de materiales y acabado de superficies, condiciones de funcionamiento eléctrico, demanda anual y requisitos de inspección. Si el diseño aún está en desarrollo, un dibujo preliminar y una descripción de la aplicación pueden ayudar a iniciar una revisión de la capacidad de fabricación.
8. ¿Qué controles de calidad son importantes para una barra colectora de batería para vehículos eléctricos personalizada?
Las comprobaciones típicas incluyen verificación de materiales, inspección dimensional, examen visual, control de rebabas, verificación de enchapado y pruebas de continuidad o resistencia eléctrica. Dependiendo de la aplicación, también pueden ser necesarias pruebas de resistencia de las juntas, aumento de temperatura, aislamiento, vibración o ambientales.
9. ¿Se pueden personalizar las barras colectoras de cobre de las baterías de vehículos eléctricos?
Sí. Los diseños personalizados pueden especificar dimensiones de conductores, patrones de orificios, ángulos de curvatura, geometría de terminales, enchapado, aislamiento y otras características funcionales. La viabilidad depende del equipo real del proveedor, la gama de materiales, los métodos de unión, las capacidades de herramientas y los controles de calidad.
10. ¿Cómo puedo reducir el costo de una barra colectora de cobre personalizada?
Proporcione especificaciones completas, evite tolerancias innecesarias, optimice los diseños de orificios y dobleces, seleccione un método de fabricación adecuado para la cantidad del pedido y defina claramente las zonas funcionales de revestimiento y aislamiento. Las reducciones de costos nunca deben comprometer la capacidad actual, los límites térmicos, la seguridad del aislamiento o la confiabilidad requerida de las juntas.
Desarrolle su solución personalizada de barra colectora de cobre para baterías de vehículos eléctricos
Las interconexiones confiables de baterías comienzan con el material correcto, dimensiones precisas, tratamiento de superficie adecuado y un proceso de fabricación alineado con los requisitos eléctricos y mecánicos de la aplicación.
Ya sea que esté desarrollando un nuevo módulo de batería, mejorando un conjunto de distribución de energía existente o buscando componentes metálicos de precisión para un proyecto de vehículo eléctrico, la comunicación temprana puede ayudar a aclarar los requisitos técnicos y reducir las revisiones de producción innecesarias.
